TS-ND160
|

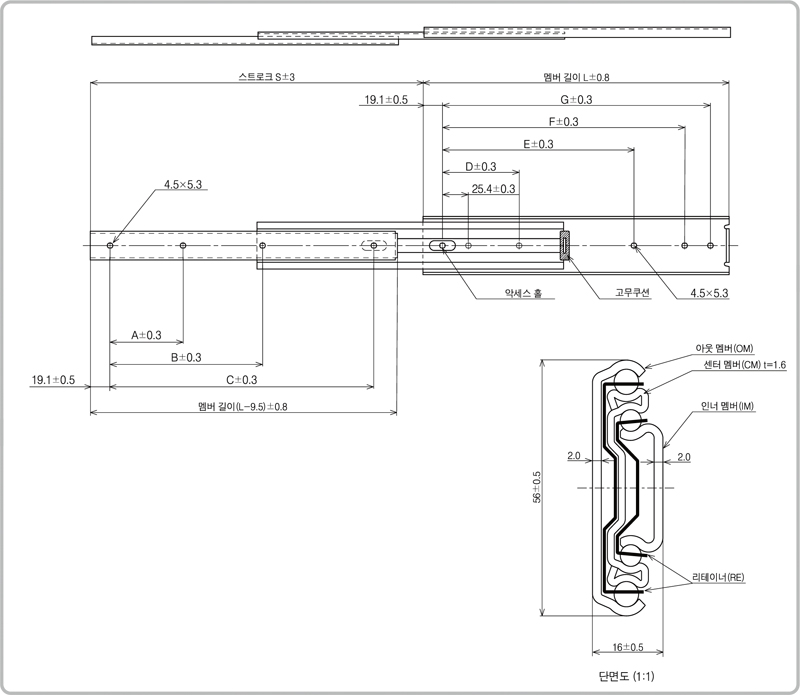

| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
||||||
| A | B | C | D | E | F | G | |||||
| TS-ND160.12 | 304.8 | 330.2 | 76.2 | 177.8 | 254.0 | 76.2 | 190.5 | 241.3 | 266.7 | 961 | 1.76 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TS-ND160-14 | 355.6 | 381.0 | 101.6 | 203.2 | 304.8 | 88.9 | 215.9 | 292.1 | 317.5 | 951 | 2.04 |
| TS-ND160-16 | 406.4 | 431.8 | 127.0 | 228.6 | 355.6 | 127.0 | 241.3 | 342.9 | 368.3 | 941 | 2.36 |
| TS-ND160-18 | 457.2 | 482.6 | 127.0 | 279.4 | 406.4 | 127.0 | 292.1 | 393.7 | 419.1 | 922 | 2.64 |
| TS-ND160-20 | 508.0 | 533.4 | 152.4 | 304.8 | 457.2 | 152.4 | 317.5 | 444.5 | 469.9 | 902 | 2.96 |
| TS-ND160-22 | 558.8 | 584.2 | 177.8 | 330.2 | 508.0 | 177.8 | 342.9 | 495.3 | 520.7 | 882 | 3.24 |
| TS-ND160-24 | 609.6 | 635.0 | 177.8 | 381.0 | 558.8 | 177.8 | 393.7 | 546.1 | 571.5 | 863 | 3.60 |
| TS-ND160-26 | 660.4 | 685.8 | 203.2 | 406.4 | 609.6 | 203.2 | 419.1 | 596.9 | 622.3 | 843 | 3.84 |
| TS-ND160-28 | 711.2 | 736.6 | 228.6 | 431.8 | 660.4 | 228.6 | 444.5 | 647.7 | 673.1 | 824 | 4.06 |
| TS-ND160-30 | 762.0 | 787.4 | 228.6 | 457.2 | 711.2 | 228.6 | 469.9 | 698.5 | 723.9 | 784 | 4.44 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM)·센터 멤버(CM) | SPCC | |
|---|---|---|---|---|
| 리테이너(RE) | SECC | |||
| 볼(BA) | 인너 멤버(IM) 측 | Ø3/16” 탄소강구 | ||
| 아웃 멤버(OM) 측 | Ø7/32” 탄소강구 | |||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM)·센터 멤버(CM) | 전기아연도금 | |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | ||
| 4 | 고정나사 | M4 바인더 나사/트러스 작은나사 | ||
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
※ 취부 사양은 좌, 우 공통.
