홈 > 슬라이드 > 더블슬라이드 > TS-D301-C2

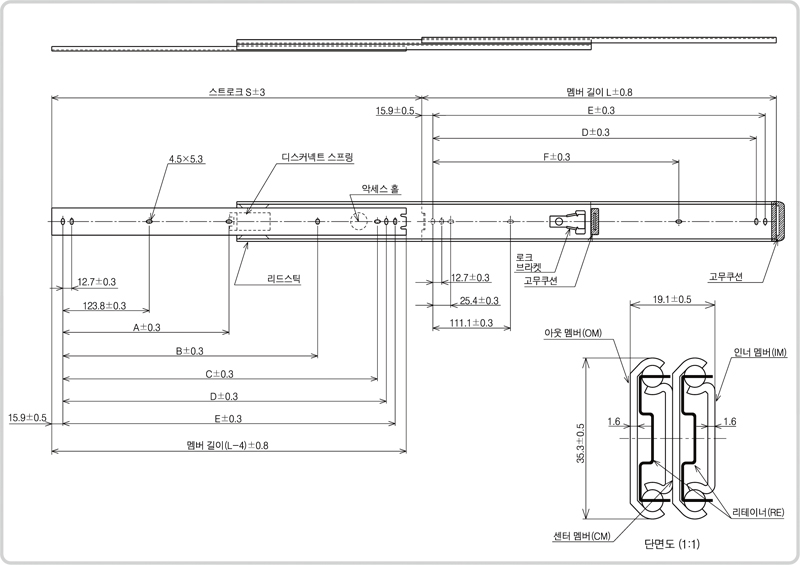

TS-D301-C2
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
|||||
| A | B | C | D | E | F | |||||
| TS-D301-12 C2 | 304.8 | 327.2 | 260.3 | 273.0 | 623 | 1.20 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| TS-D301-14 C2 | 355.6 | 377.9 | 298.4 | 311.1 | 323.8 | 586 | 1.40 | |||
| TS-D301-16 C2 | 406.4 | 428.7 | 349.2 | 361.9 | 374.6 | 250.8 | 555 | 1.60 | ||
| TS-D301-18 C2 | 457.2 | 479.5 | 212.7 | 400.0 | 412.7 | 425.4 | 301.6 | 516 | 1.80 | |
| TS-D301-20 C2 | 508.0 | 530.3 | 238.1 | 365.1 | 450.8 | 463.5 | 476.2 | 352.4 | 475 | 2.00 |
| TS-D301-22 C2 | 558.8 | 581.2 | 263.5 | 415.9 | 501.6 | 514.3 | 527.0 | 403.2 | 444 | 2.20 |
| TS-D301-24 C2 | 609.6 | 631.9 | 288.9 | 466.7 | 552.4 | 565.1 | 577.8 | 454.0 | 413 | 2.40 |
| TS-D301-26 C2 | 660.4 | 682.7 | 314.3 | 517.5 | 603.2 | 615.9 | 628.6 | 504.8 | 382 | 2.60 |
| TS-D301-28 C2 | 711.2 | 733.5 | 339.7 | 568.3 | 654.0 | 666.7 | 679.4 | 555.6 | 355 | 2.80 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM)·센터 멤버(CM) | SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø3/16” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM)·센터 멤버(CM) | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油AP2 구리스 | |
| 4 | 고정나사 | M4 바인더 나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
※ C2(자동해제)사양도 제작가능함.
※ 취부 사양은 좌, 우 공통.
※ C2(자동해제)사양도 제작가능함.
