TS-D701
|

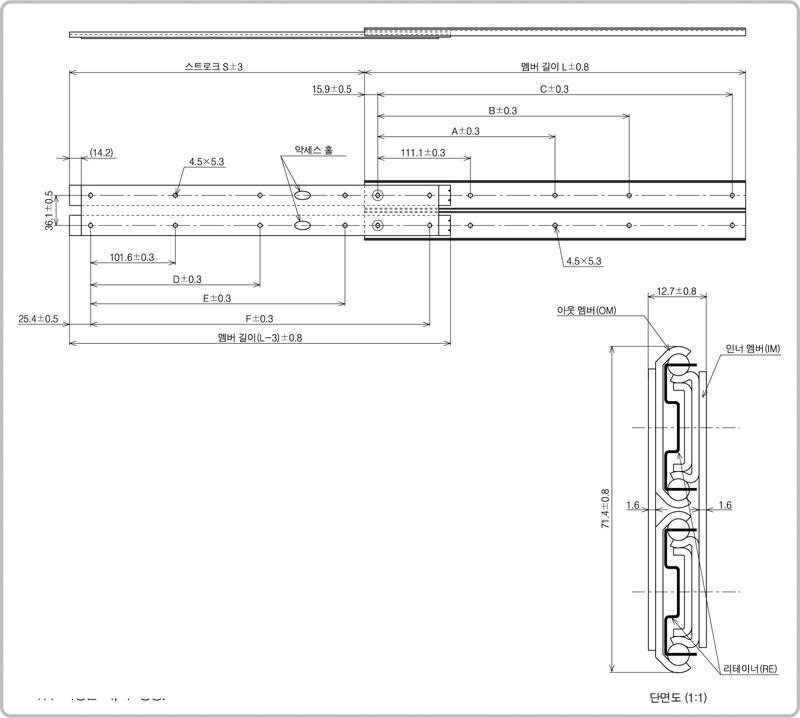

| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
|||||
| A | B | C | D | E | F | |||||
| TS-D701-12 | 304.8 | 227.0 | - | 149.2 | 273.0 | - | 152.8 | 254.4 | 1120 | 2.16 |
|---|---|---|---|---|---|---|---|---|---|---|
| TS-D701-14 | 355.6 | 278.0 | 200.0 | 323.8 | 203.6 | 305.2 | 1070 | 2.56 | ||
| TS-D701-16 | 406.4 | 303.0 | 250.8 | 374.6 | 254.4 | 356.0 | 1020 | 2.96 | ||
| TS-D701-18 | 457.2 | 354.0 | 212.7 | 301.6 | 425.4 | 203.2 | 305.2 | 406.8 | 1000 | 3.30 |
| TS-D701-20 | 508.0 | 367.0 | 238.1 | 352.4 | 476.2 | 228.6 | 356.0 | 457.6 | 971 | 3.64 |
| TS-D701-22 | 558.8 | 430.0 | 263.5 | 403.2 | 527.0 | 254.0 | 406.8 | 508.4 | 922 | 4.04 |
| TS-D701-24 | 609.6 | 456.0 | 288.9 | 454.0 | 577.8 | 279.4 | 457.6 | 559.2 | 873 | 4.32 |
| TS-D701-26 | 660.4 | 468.0 | 314.3 | 504.8 | 628.6 | 304.8 | 508.4 | 610.0 | 843 | 4.72 |
| TS-D701-28 | 711.2 | 506.0 | 339.7 | 555.6 | 679.4 | 330.2 | 559.2 | 660.8 | 784 | 5.10 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM) | SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø3/16” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM) | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | |
| 4 | 고정나사 | M4 바인더 나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
※ 취부 사양은 좌, 우 공통.
