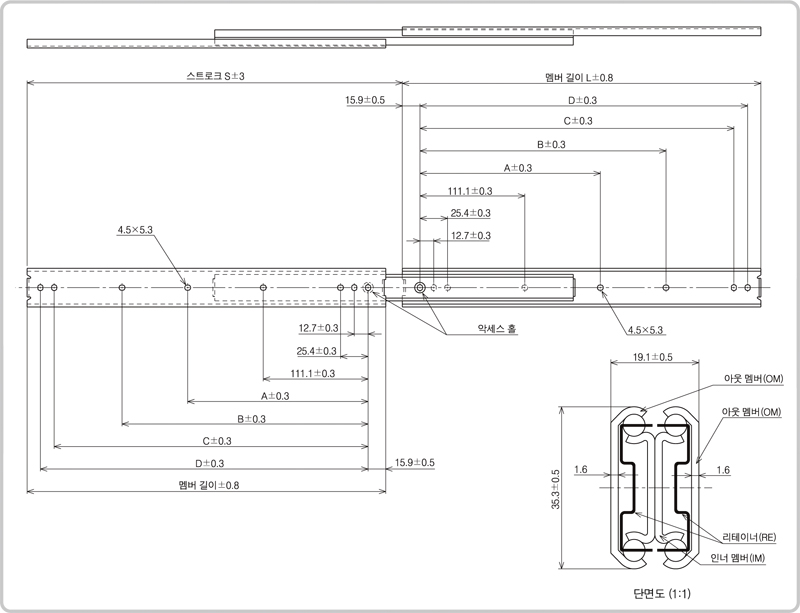

TS-D401
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
|||
| A | B | C | D | |||||
| TS-D401-12 | 304.8 | 327.2 | - | 149.2 | 260.3 | 273.0 | 588 | 1.28 |
|---|---|---|---|---|---|---|---|---|
| TS-D401-14 | 355.6 | 377.9 | 200.0 | 311.1 | 323.8 | 578 | 1.48 | |
| TS-D401-16 | 406.4 | 428.7 | 250.8 | 361.9 | 374.6 | 559 | 1.72 | |
| TS-D401-18 | 457.2 | 479.5 | 212.7 | 301.6 | 412.7 | 425.4 | 549 | 1.96 |
| TS-D401-20 | 508.0 | 530.3 | 238.1 | 352.4 | 463.5 | 476.2 | 529 | 2.12 |
| TS-D401-22 | 558.8 | 581.2 | 263.5 | 403.2 | 514.3 | 527.0 | 500 | 2.40 |
| TS-D401-24 | 609.6 | 631.9 | 288.9 | 454.0 | 565.1 | 577.8 | 480 | 2.56 |
| TS-D401-26 | 660.4 | 682.7 | 314.3 | 504.8 | 615.9 | 628.6 | 461 | 2.80 |
| TS-D401-28 | 711.2 | 733.5 | 339.7 | 555.6 | 666.7 | 679.4 | 441 | 3.00 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM) | SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø3/16” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM) | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | |
| 4 | 고정나사 | M4 바인더 나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
