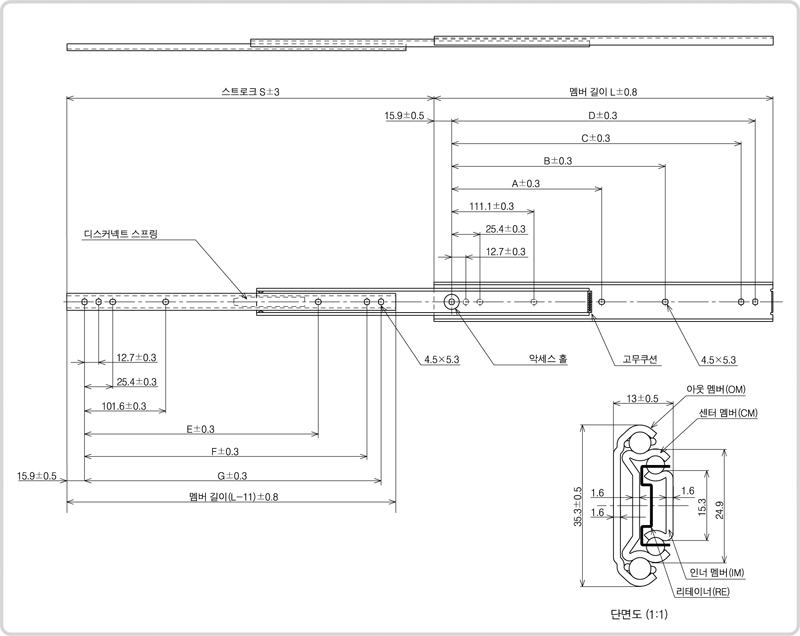

TS-ND35-C3
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
||||||
| A | B | C | D | E | F | G | |||||
| TS-ND35-12-C3 | 304.8 | 330.2 | - | 149.2 | 260.3 | 273.0 | 233.1 | 254.0 | 266.7 | 294 | 0.88 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TS-ND35-14 C3 | 355.6 | 381.0 | 200.0 | 311.1 | 323.8 | 258.5 | 304.8 | 317.5 | 284 | 1.04 | |
| TS-ND35-16 C3 | 406.4 | 431.8 | 250.8 | 361.9 | 374.6 | 283.9 | 355.6 | 368.3 | 275 | 1.16 | |
| TS-ND35-18 C3 | 457.2 | 482.6 | 212.7 | 301.6 | 412.7 | 425.4 | 309.3 | 406.4 | 419.1 | 255 | 1.32 |
| TS-ND35-20 C3 | 508.0 | 533.4 | 238.1 | 352.4 | 463.5 | 476.2 | 334.7 | 457.2 | 469.9 | 235 | 1.48 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM)·센터 멤버(CM) | SPCC | |
|---|---|---|---|---|
| 리테이너(RE) | 인너 멤버(IM) 측 | SECC | ||
| 아웃 멤버(OM) 측 | 경질염화비닐(U-PVC) | |||
| 볼(BA) | 인너 멤버(IM) 측 | 5/32” 탄소강구 | ||
| 아웃 멤버(OM) 측 | 3/16” 탄소강구 | |||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM)·센터 멤버(CM) | 전기아연도금 | |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | ||
| 4 | 고정나사 | M3 바인더 나사/트러스 작은나사(M4바이더나사는 사용불가) | ||
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
※ C2(수동해제)사양은 없음.
※ 취부 사양은 좌, 우 공통.
※ C2(수동해제)사양은 없음.
