TU Series

호칭
형번		 외형치수(mm) 블록치수(mm) 샤프트
폭 높이 길이 BL Bh s × l T1 T2 EL ØS
(mm)
W H L
TU15 30 24 66 52 8.5 M4×8 32 24 7 4
TU20 40 28 74 60 9.5 M4×9 36 32 7 4
TU25 50 34 94 80 11 M5×10 50 38 7 6
TU30 60 42 104 90 14 M5×13 50 46 7 6
TU35 70 48 124 110 15 M6×14 70 54 7 10
TU45 80 60 134 120 19.8 M6×19 80 60 7 10

【 호칭형번의 구성예 】

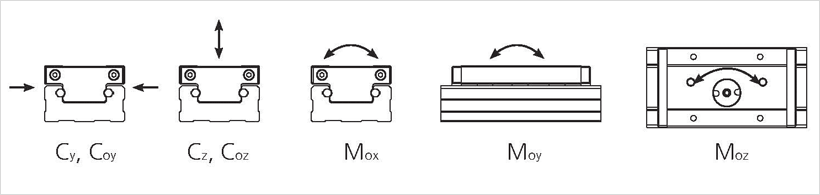

레일치수 기본정격하중(N) 정적허용모멘트(N?m) 질량
Rw Rh G F d₁×d₂×h Cy Coy Cz Coz Mox Moy Moz 블록
(kg)		 레일
(kg/m)
30 15 20 60 4.5x8x4 2485 1760 1048 686 6.5 11.7 29.2 0.06 0.88
40 18 20 60 5.5x9.5x5.4 2485 1760 1048 686 8.2 12.4 31.7 0.09 1.42
50 22 20 60 5.5x9.5x5.4 6714 4700 3128 1833 28.4 47.7 122.2 0.17 2.19
60 27 20 60 6.6x11x6.5 6714 4700 3128 1833 33.0 49.5 126.9 0.26 3.37
70 32 20 80 9x14x9 17472 10400 7800 4056 91.3 150.1 384.8 0.47 4.52
80 39.2 20 80 9x14x9 17472 10400 7800 4056 111.5 162.2 416.0 0.69 6.63
