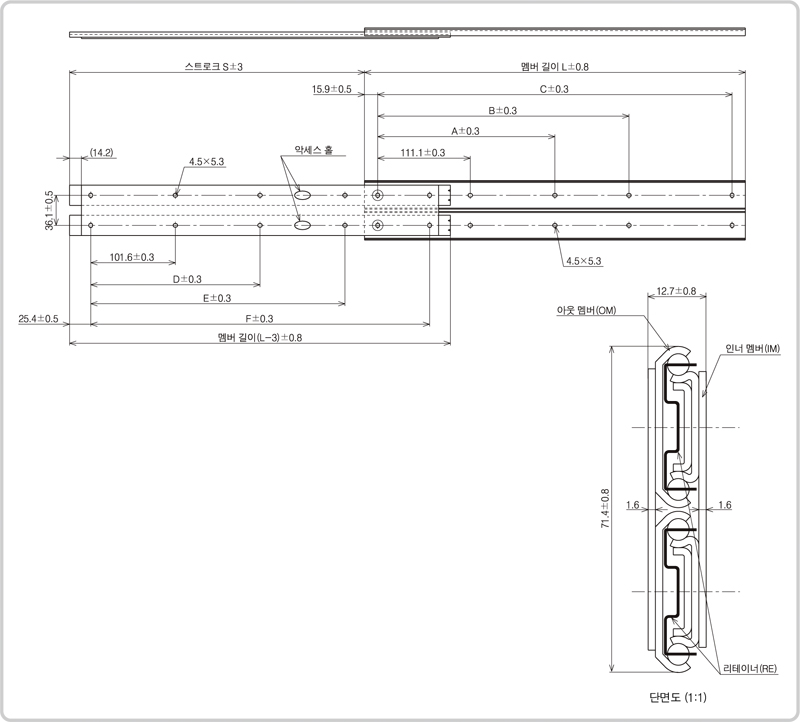

TS-D501
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
|||
| A | B | C | D | |||||
| TS-D501-12 | 304.8 | 327.2 | 149.2 | 260.4 | 273.1 | 706 | 1.68 | |
|---|---|---|---|---|---|---|---|---|
| TS-D501-14 | 355.6 | 377.9 | 200.0 | 311.2 | 323.9 | 676 | 2.00 | |
| TS-D501-16 | 406.4 | 428.7 | 250.8 | 362.0 | 374.7 | 637 | 2.32 | |
| TS-D501-18 | 457.2 | 479.5 | 225.4 | 301.6 | 412.8 | 425.5 | 598 | 2.64 |
| TS-D501-20 | 508.0 | 530.3 | 250.8 | 352.4 | 463.6 | 476.3 | 569 | 2.88 |
| TS-D501-22 | 558.8 | 581.2 | 276.2 | 403.2 | 514.4 | 527.1 | 520 | 3.20 |
| TS-D501-24 | 609.6 | 631.9 | 301.6 | 454.0 | 565.2 | 577.9 | 480 | 3.52 |
| TS-D501-26 | 660.4 | 682.7 | 327.0 | 504.8 | 616.0 | 628.7 | 422 | 3.84 |
| TS-D501-28 | 711.2 | 733.5 | 352.4 | 555.6 | 666.8 | 679.5 | 353 | 4.12 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM) | SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø3/16” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM) | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | |
| 4 | 고정나사 | M4 바인더 나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
※ 취부 사양은 좌, 우 공통.
