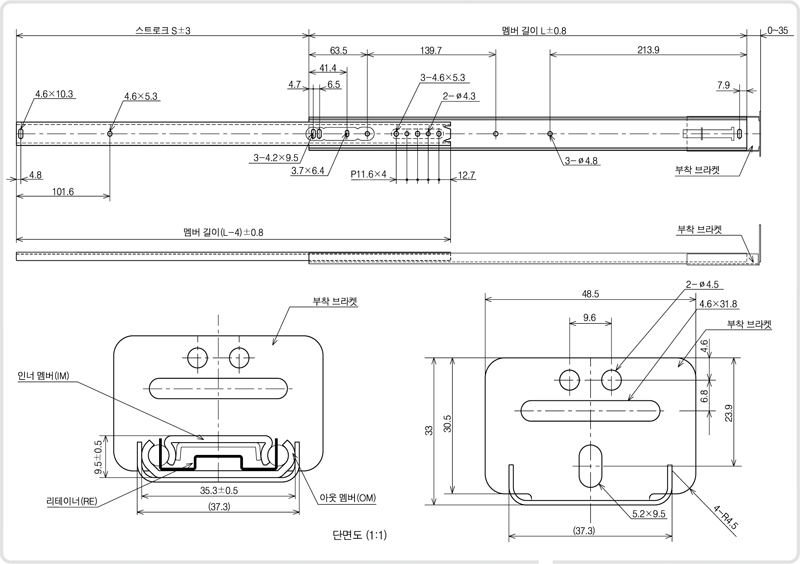

TS-S109
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
허용하중 N / 조 |
중량 kg / 조 |
| TS-S109-12 | 324.0 | 216.0 | 115 | 0.80 |
|---|---|---|---|---|
| TS-S109-14 | 375.0 | 267.0 | 105 | 0.92 |
| TS-S109-16 | 425.0 | 305.0 | 100 | 1.00 |
| TS-S109-18 | 476.0 | 318.0 | 90 | 1.12 |
| TS-S109-20 | 527.0 | 368.0 | 83 | 1.24 |
| TS-S109-22 | 578.0 | 419.0 | 73 | 1.32 |
| TS-S109-24 | 629.0 | 445.0 | 66 | 1.44 |
| TS-S109-26 | 679.0 | 495.0 | 61 | 1.60 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM) | SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø3/16” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM) | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | |
| 4 | 고정나사 | M4 바인더 나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통
※ 취부 사양은 좌, 우 공통
