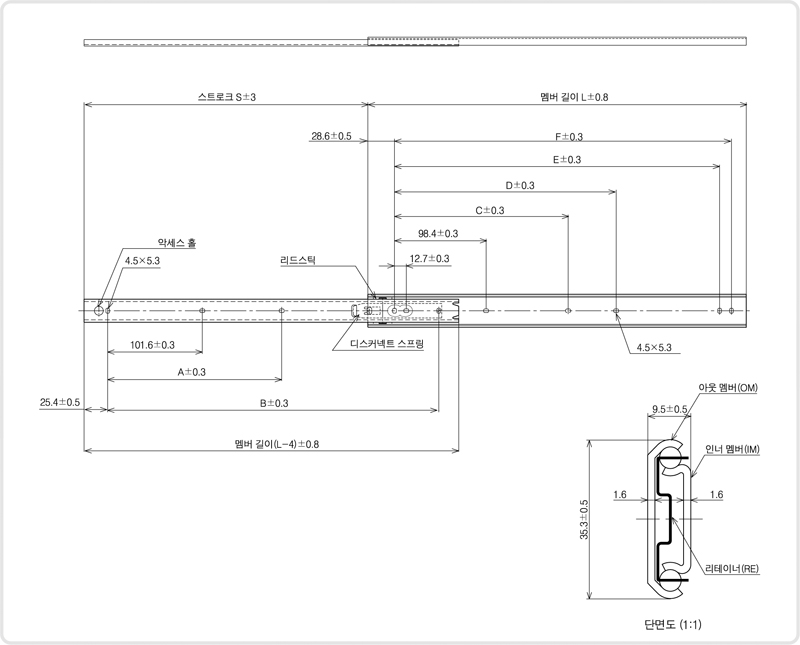

TS-S103-C2
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
|||||
| A | B | C | D | E | F | |||||
| TS-S103-12 C2 | 304.8 | 224 | 152.4 | 136.5 | 247.6 | 260.3 | 490 | 0.60 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| TS-S103-14 C2 | 355.6 | 275 | 203.2 | 187.3 | 298.4 | 311.1 | 400 | 0.72 | ||
| TS-S103-16 C2 | 406.4 | 315 | 254.0 | 238.1 | 349.2 | 361.9 | 390 | 0.84 | ||
| TS-S103-18 C2 | 457.2 | 330 | 203.2 | 406.4 | 200.0 | 228.9 | 400.0 | 412.7 | 380 | 0.96 |
| TS-S103-20 C2 | 508.0 | 381 | 228.6 | 457.2 | 225.4 | 339.7 | 450.8 | 463.5 | 330 | 1.04 |
| TS-S103-22 C2 | 558.8 | 406 | 254.0 | 508.0 | 250.8 | 390.5 | 501.6 | 514.3 | 320 | 1.16 |
| TS-S103-24 C2 | 609.6 | 432 | 279.4 | 558.8 | 276.2 | 441.3 | 552.4 | 565.1 | 310 | 1.24 |
| TS-S103-26 C2 | 660.4 | 483 | 304.8 | 609.6 | 301.6 | 492.1 | 603.2 | 615.9 | 280 | 1.36 |
| TS-S103-28 C2 | 711.2 | 493 | 330.2 | 660.4 | 327.0 | 542.9 | 654.0 | 666.7 | 270 | 1.48 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM) | SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø3/16” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM) | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | |
| 4 | 고정나사 | M4 바인더 나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통
※ C3(자동해제)사양도 제작 가능함.
※ 취부 사양은 좌, 우 공통
※ C3(자동해제)사양도 제작 가능함.
