홈 > 슬라이드 > 싱글슬라이드 > TS-S101

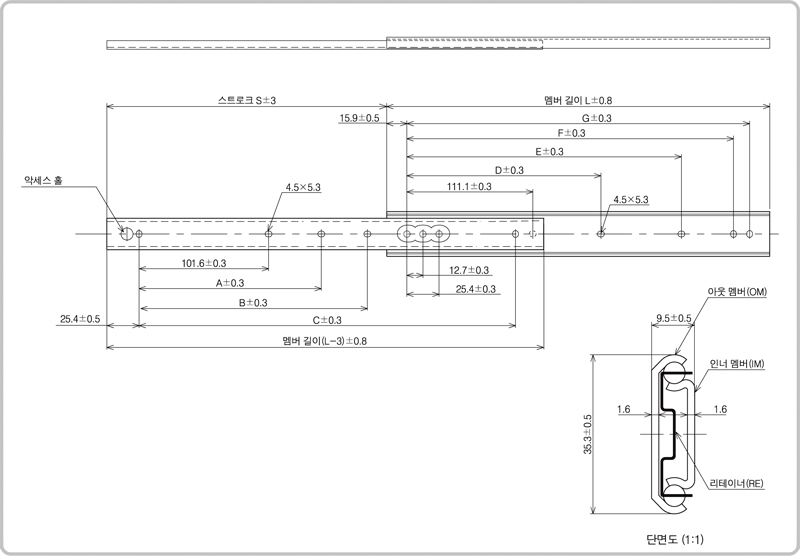

TS-S101
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
||||||
| A | B | C | D | E | F | G | |||||
| TS-S101-12 | 304.8 | 228.6 | 152.4 | 254.0 | 149.2 | 260.3 | 273.0 | 490 | 0.6 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TS-S101-14 | 355.6 | 279.4 | 203.2 | 304.8 | 200.0 | 311.1 | 323.8 | 400 | 0.7 | ||
| TS-S101-16 | 406.4 | 304.8 | 254.0 | 355.6 | 250.8 | 361.9 | 374.6 | 390 | 0.8 | ||
| TS-S101-18 | 457.2 | 330.2 | 203.2 | 304.8 | 406.4 | 212.7 | 301.6 | 412.7 | 425.4 | 380 | 0.9 |
| TS-S101-20 | 508.0 | 381.0 | 228.6 | 355.6 | 457.2 | 238.1 | 352.4 | 463.5 | 476.2 | 330 | 1.0 |
| TS-S101-22 | 558.8 | 406.4 | 254.0 | 406.4 | 508.0 | 263.5 | 403.2 | 514.3 | 527.0 | 320 | 1.1 |
| TS-S101-24 | 609.6 | 431.8 | 279.4 | 457.2 | 558.8 | 288.9 | 454.0 | 565.1 | 577.8 | 310 | 1.2 |
| TS-S101-26 | 660.4 | 482.6 | 304.8 | 508.0 | 609.6 | 314.3 | 504.8 | 615.9 | 628.6 | 280 | 1.3 |
| TS-S101-28 | 711.2 | 508.0 | 330.2 | 558.8 | 660.4 | 339.7 | 555.6 | 666.7 | 679.4 | 270 | 1.4 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM) | SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø3/16” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM) | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | |
| 4 | 고정나사 | M4 바인더나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통
※ 취부 사양은 좌, 우 공통
