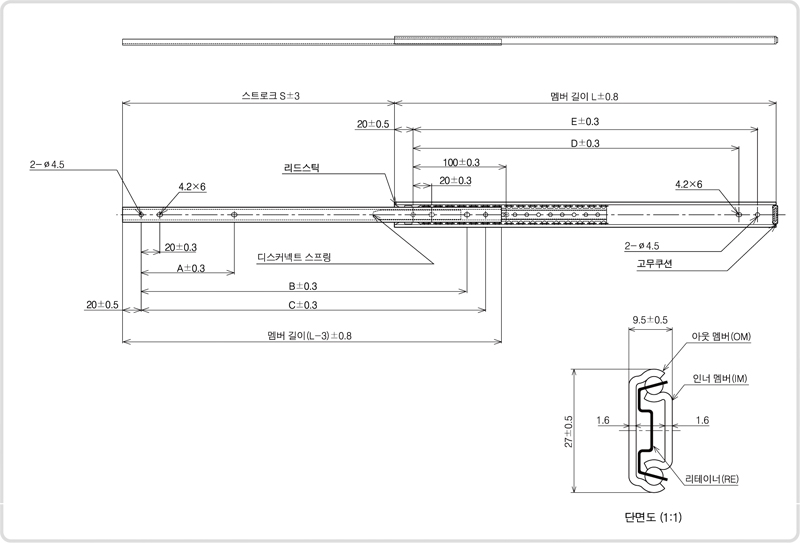

TS-S270-C3
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부 홀 치수 | 허용하중 N / 조 |
중량 kg / 조 |
||||
| A | B | C | D | E | |||||
| TS-S270-200 C3 | 200.0 | 116.0 | 65.0 | 170.0 | 140.0 | 160.0 | 260 | 0.32 | |
|---|---|---|---|---|---|---|---|---|---|
| TS-S270-250 C3 | 250.0 | 152.0 | 100.0 | 210.0 | 190.0 | 210.0 | 240 | 0.40 | |
| TS-S270-300 C3 | 300.0 | 202.0 | 100.0 | 260.0 | 240.0 | 260.0 | 240 | 0.48 | |
| TS-S270-350 C3 | 350.0 | 251.0 | 100.0 | 310.0 | 290.0 | 310.0 | 230 | 0.56 | |
| TS-S270-400 C3 | 400.0 | 297.0 | 100.0 | 360.0 | 340.0 | 360.0 | 210 | 0.64 | |
| TS-S270-450 C3 | 450.0 | 332.0 | 100.0 | 390.0 | 410.0 | 390.0 | 410.0 | 210 | 0.72 |
| TS-S270-500 C3 | 500.0 | 371.0 | 100.0 | 440.0 | 460.0 | 440.0 | 460.0 | 200 | 0.80 |
| TS-S270-550 C3 | 550.0 | 407.0 | 100.0 | 490.0 | 510.0 | 490.0 | 510.0 | 180 | 0.80 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 | 아웃 멤버(OM)·인너 멤버(IM) | SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø3/16” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM) | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油AP2 구리스 | |
| 4 | 고정나사 | M4 바인더 나사, M3 바인더 나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
※ C2(수동해제)사양은 없습니다.
