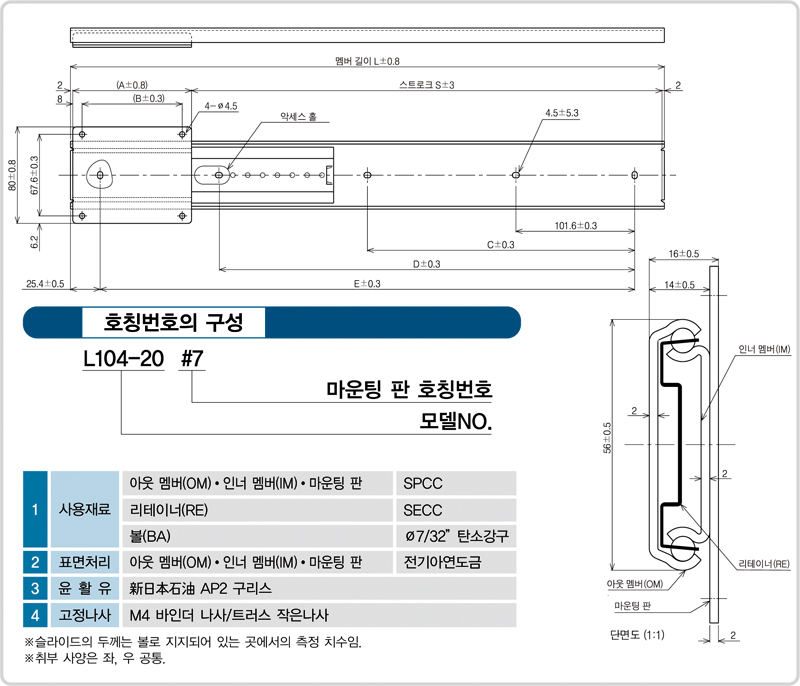

TS-L104
|
| 모델 No. | 마운팅판 | 호칭번호 | #3 | #4 | #5 | #6 | #7 | #8 | 마운팅 판 취부 홀 치수 (±3) |
||
| 길이 A(±0.8) |
76.2 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | |||||
| 멤버 길이 L(±0.8) | 스트로크 (±3) | C | D | E | |||||||
| TS-L104-12 | 304.8 | 224.6 | 199.2 | 173.8 | 148.4 | 123.0 | 97.6 | - | 152.4 | 254.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TS-L104-14 | 355.6 | 275.4 | 250.0 | 224.6 | 199.2 | 173.8 | 148.4 | 203.2 | 304.8 | ||
| TS-L104-16 | 406.4 | 326.2 | 300.8 | 275.4 | 250.0 | 224.6 | 199.2 | 254.0 | 355.6 | ||
| TS-L104-18 | 457.2 | 377.0 | 351.6 | 326.2 | 300.8 | 275.4 | 250.0 | 203.2 | 304.8 | 406.4 | |
| TS-L104-20 | 508.0 | 427.8 | 402.4 | 377.0 | 351.6 | 326.2 | 300.8 | 228.6 | 355.6 | 457.2 | |
| TS-L104-22 | 558.8 | 478.6 | 453.2 | 427.8 | 402.4 | 377.0 | 351.6 | 254.0 | 406.4 | 508.0 | |
| TS-L104-24 | 609.6 | 529.4 | 504.0 | 478.6 | 453.2 | 427.8 | 402.4 | 279.4 | 457.2 | 558.8 | |
| TS-L104-26 | 660.4 | 580.2 | 554.8 | 529.4 | 504.0 | 478.6 | 453.2 | 304.8 | 508.0 | 609.6 | |
| TS-L104-28 | 711.2 | 631.0 | 605.6 | 580.2 | 554.8 | 529.4 | 504.0 | 330.2 | 558.8 | 660.4 | |
| TS-L104-30 | 762.0 | 681.8 | 656.4 | 631.0 | 605.6 | 580.2 | 554.8 | 355.6 | 609.6 | 711.2 | |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 |
아웃 멤버(OM)·인너 멤버(IM)·마운팅 판 |
SPCC |
|---|---|---|---|
| 리테이너(RE) | SECC | ||
| 볼(BA) | Ø7/32” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM)·마운팅 판 | 전기아연도금 |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | |
| 4 | 고정나사 | M4 바인더 나사/트러스 작은나사 | |
※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
※ 취부 사양은 좌, 우 공통.
