TS-AD20
|
| 모델 No. | 멤버 길이 L(±0.8) |
스트로크 S(±3) |
취부홀 피치 | 허용하중 N / 조 |
||
| A(±0.3) | B(±3) | n(개) | ||||
| TS-AD20-80 | 80.0 | 80.0 | 50 | 2 | 20 | |
|---|---|---|---|---|---|---|
| TS-AD20-100 | 100.0 | 100.0 | 70 | 2 | 30 | |
| TS-AD20-150 | 150.0 | 160.0 | 60 | 120 | 3 | 80 |
| TS-AD20-200 | 200.0 | 223.0 | 85 | 170 | 3 | 140 |
| TS-AD20-300 | 300.0 | 345.0 | 135 | 270 | 3 | 145 |
주)허용하중ㆍ중량은 1조(2본)의 단위임.
| 1 | 사용재료 |
아웃 멤버(OM)·인너 멤버(IM)·센터 멤버(CM) |
알루미늄합금 압출형재 |
|---|---|---|---|
| 볼(BA) | Ø5/32” 탄소강구 | ||
| 2 | 표면처리 | 아웃 멤버(OM)ㆍ인너 멤버(IM)·센터 멤버(CM) | 백색 알루마이트 |
| 3 | 윤 활 유 | 新日本石油 AP2 구리스 | |
| 4 | 고정나사 |
M3 접시나사 | |

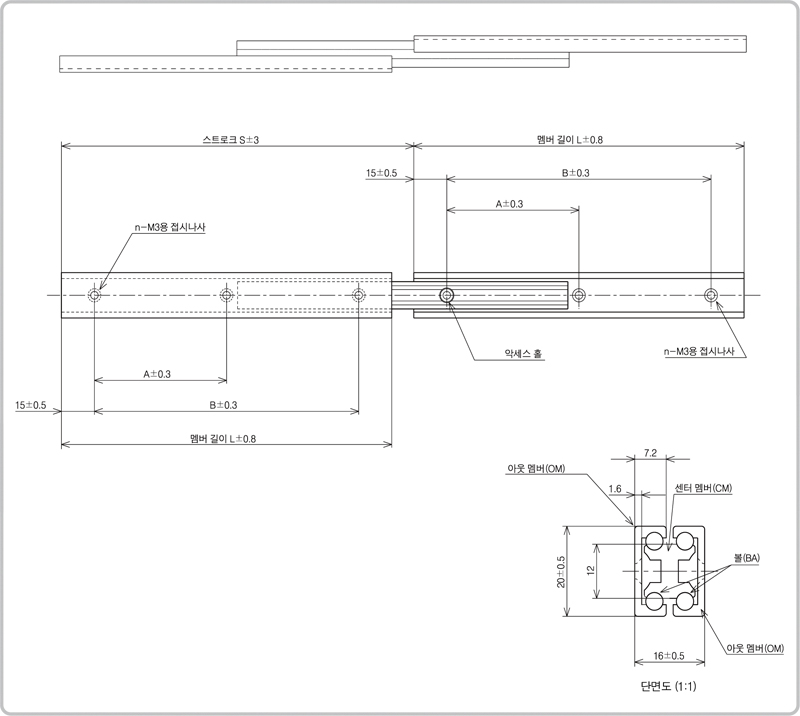

※ 슬라이드의 두께는 볼로 지지되어 있는 곳에서의 측정 치수임.
※ 취부 사양은 좌, 우 공통.
※ 취부 사양은 좌, 우 공통.
